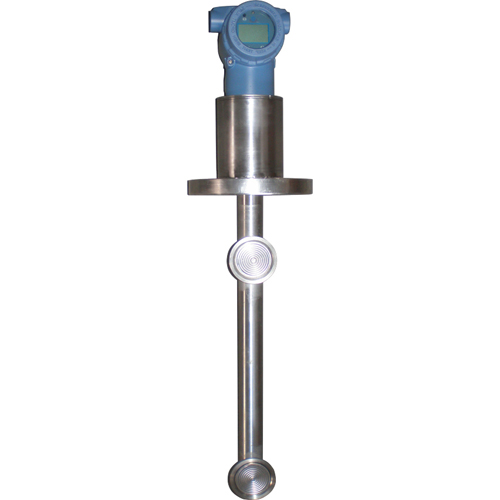

SF600L型液體在線密度變送器在總結各種在線密度測定方法后，又對工業現場作了大量的調查研究，本著簡單實用的原則設計研制成功。該表包括一個傳感器以及與其相連的插入生產過程中的一對壓力中繼器。兩個壓力中繼器之間有一集成精密溫度傳感器用以補償液體溫度的變化，一個專用軟件計算密度。故該表可同時交替讀出介質的溫度和密度兩個參數，方便行業標密換算。
該表可對各種液體或液態混合物在線進行密度測量。故在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測；在食品工業用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶制品業；造紙業；黑漿、綠漿、白漿、堿溶液的測試；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測試。還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。
SOLUTION在線密度計主要特點
1、 采用一體化結構的兩線制變送器，無活動部件維護簡單.
2、 四位半數字液晶顯示.
3、 安裝使用方便，插入液體即可顯示讀數.
4、 使用于流體或靜止液體，適合于管道和罐體安裝.
5、 溫度和密度兩個參數可交替顯示，便于進行行業標密換算.
6、 連續在線測量液體密度無過程中斷，可直接用于生產過程控制.
7、 接觸液體部件全部為幾種介質不銹鋼材料制造，安全；衛生.
8、 本介安全型可用于危險環境；衛生型可安裝于食品生產現場
9、現場校準無需標準表，簡單方便。
技術指標
1、4~20mA 電流輸出.選加數字信號（HART 協議）
2、16~30VDC供電.推薦使用24VDC.
3、密度量程 0～2克/立方厘米； 0~3克/立方厘米
4、精度 0.001克/立方厘米
5、分辨率 0.0005克/立方厘米
6、溫度量程 0～100℃
7、溫度精度 0.5℃
8、環境溫度 -10～90℃
9、濕度范圍 0-90%
10、阻尼調整0~16秒；0~32秒
安裝使用
1、電氣接線注意事項
信號端子位于電氣盒的一個單獨艙內，一共五個接線端子，擰下表蓋就可接線。信號線最好使用絞合線或儀表電纜。在儀表出廠時一般接線已由防爆線口引出。接線按線色區分：紅線——24V(正），藍（黑）線——24伏（負），綠線——密度輸出，黃線——溫度輸出。
不要把信號線靠近強電設備和其他電源線。
信號線不接地。變送器殼體可接地或不接地。
不可用大于100伏搖表測絕緣電阻。
變送器為本質安全型設計，用于危險現場時要加安全柵。
電源是通過信號線送到變送器的，無需另外的接線。推薦使用24VDC電源，電源正極接變送器正端，負極接負載電阻一端，和二極管并聯表頭為二次顯示表。現場沒有中控系統或變送器安裝位置過高過低，不方便讀表時可加裝二次顯示儀表。
2、工作原理及安裝指導
儀表采用雙四位液晶顯示器。顯示器左端顯示字母d時，后面度數為密度值（視密度ρt），單位g/cm3。（1克/厘米3=1000千克/米3）。顯示器左端顯示字母C時，后面讀數為溫度值，單位℃。
本表原理是建立在靜壓基礎上的雙法蘭差壓法。由于所測液體有時并不是靜止的，他在不斷地循環的攪動。因此用靜壓原理測試密度的裝置就必須克服這些影響。在不適合直接測量的地方要增加輔助測試罐。使它在流速和波動很小的地方使用以保證讀數的穩定。
具體安裝圖由工程現場技術人員根據所購設備的尺寸自己設計決定。對于流動液體或震動較大的液體測試時要加裝附助測量罐，目的是使測量讀數穩定。現場操作員在調節測量罐內液體流速時要兼顧動態與讀書穩定性兩種要求。
無論采用哪種安裝方式都要保證兩只壓力中繼器在同一垂直面上，否則會產生測量誤 差。
3、維護與故障處理
兩只傳感器頭是該儀表最妖嫩的部位，瘦外力損傷后可造成儀表的報廢。運輸和安裝過程中為了保護傳感器不受損壞，一定不要拆下探頭的保護套，保護罩在安裝完成后再拆除。安裝過程中一定要小心從事。
整個儀器出廠時已調好，非專業人員不要隨意調整。專業人員在現場校準方法是將表垂直插入純水中，支持HART協議的表用手抄器調整，模擬表通過R、S兩支電位器反復校準。具體操作按儀表說明進行。
發現變送器不工作時首先檢查電源和地線是否接好。
發現變送器讀數和實際嚴重不符時，首先檢查兩法蘭盤薄膜是否受外力損傷變形。
遇到不易解決的故障請及時與生產單位聯系，不可強化拆卸以免造成更大損壞。
| SF600L 00 A C 03 D 完整代碼選型舉例 | ||||||||||||||||||
| 代碼 | 輸出信號 | 代碼 | 防爆方式 | |||||||||||||||
| 00 | 4~20mA | N | 普通不防爆 | |||||||||||||||
| 01 | Hart | I | 本安防爆 | |||||||||||||||
| D | 隔離防爆 | |||||||||||||||||
| 代碼 | 顯示方式 | |||||||||||||||||
| 代碼 | 長度 | 00 | 直接顯示 | |||||||||||||||
| A | 300 | 01 | 防水?dāng)?shù)碼顯示 | |||||||||||||||
| B | 500 | 02 | 防水液晶顯示 | |||||||||||||||
| C | 800 | 03 | 觸摸屏 | |||||||||||||||
| 代碼 | 材質 | |||||||||||||||||
| O | 普通 | |||||||||||||||||
| C | 防腐 | |||||||||||||||||
