SL2088液晶表頭產品介紹：
本產品無需另加電源。只需將兩條線串入變送器回路中，即可將變送輸出電流，線性的以十進位數字量顯示，最大可顯示1999，即三位半顯示。變送器輸出的DC4~20mA電流即做為表頭的輸入信號，也做為工作電源，合二為一，所以用法與指針表頭一樣簡單方便。而且可以直接讀取，精確高，又優于指針表頭。此外，本表應用了背光源，在強光和暗光環境下，都可看清顯示數字，適用性更廣。背光源采用背光片，光度均勻柔合，不會出現特亮點。另外，本產品可顯示部分單位，可更好的應用于各種變送器的二次顯示。如：壓力變送器，溫度變送器等。
產品應用：
SL2088型液晶表頭具有無源，精度高，穩定性好，抗干擾性能強，顯示清晰，可顯示單位，工藝精良等特點。所以可以廣泛應用于各種變送器的二次顯示。如:壓力，溫度，物位，流量等各種變送器。除此之外還可以應用于各種儀器儀表，作為直流電參數顯示部件。
SL2088液晶表頭產品外形：

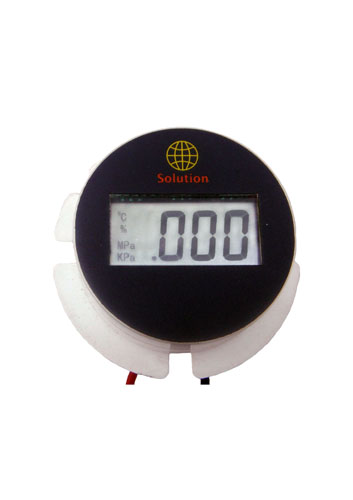

本產品外形尺寸可參考圖一。表頭由上部表蓋和下部底座組成，上蓋用透明材料制成，下蓋由白色臺灣阻燃ABS材料制成。PCB板鑲嵌在底座中，從PCB上引出兩根導線穿過底座。這兩根導線作為表頭的輸入極和輸出極，分別為紅色和黑色的硅膠線。另外在線頭有兩個鍍銀小叉頭連接其上，方便用戶連接。在底座背面中，標“+”號的孔中引出的紅色硅膠線為電流輸入端，標“－”號的孔中引出的黑色硅膠線為輸出端。注：切勿接反，否則易損電路。固定時可以參看圖一中表頭中有幾個間隙為4.2mm的槽，用戶可自由組合進行安裝。
SL2088液晶表頭產品技術參數：
1、輸入信號：額定 DC4～20mA
極限范圍 ≤100 mA ≥0.5 mA
2、精度：±（0.2％讀數±1字）
3、壓降：≤3.5V
4、顯示方式：LCD（液晶）顯示，字高8.5mm，在顯示板左邊有四個1.5mm高的單位， ℃ ％ MPa KPa.，白色背光。
5、顯示范圍：-1999～1999（可以通過跳線及調整電位器、電阻設定量程）
6、采樣速率：2.5次／秒
7、相對濕度：20％～90％RH
8、溫度系數：≤80PPM／℃
9、溫度范圍：額定溫度 -20～50℃ 極限溫度 -20～80℃
10、外型尺寸：Φ38/Φ47×19 mm
11、表頭重量：18克
產品使用說明：
一、安裝
二、外電路連接
請參閱本說明書中“產品外形”的說明及示圖，并根據用戶的實際情況，妥善安裝本產品。
三、小數點及單位顯示
本產品顯示面板可顯示單位℃ ％ MPa KPa，另外四個數字是間有三個小數點P1 P2 P3，可使數字分別顯示為199.9 19.99 1.999其具體位置可參見圖二。在PCB板左邊有一個標有7個數的小短路點。從1到7分別控制℃ ％ MPa KPa P1 P2 P3的開關。用戶可以用焊錫將其短路，當其短路時為點亮，開路則為關閉。
四、顯示量程設定
根據使用要求我們可以對顯示量程進行調校。因為表頭可自動對輸入信號做線性顯示，所以我們只需要對顯示零點和顯示量程做出調校后即可。調校的過程主要分為選定量程段和電位器調校兩個步驟。
1 選定量程段
選定量程段主要以表頭右上方A點開短路決定。按照下表對應的開短路對應的顯示量程段，用焊錫將其短路或開路以確定量程段。例如調節顯示0~1.0MPa。先將左邊的3和7用焊錫將其短路，以顯示MPa單位和小數點位P3 。根據下表將A點用。然后進入電位器精調。
|
|
量程段 |
A點 |
顯示零點值 |
|
1 |
630~1999 |
短路 |
000 |
|
2 |
190~630 |
開路 |
000 |
1 電位器精調
確定量程段后,開始精調。給表頭提供4mA的精確電流后，調節電位器P0使表頭顯示“000”。然后給表頭提供20mA的精確電流后，調節電位器P1使表頭顯示“1000”為止。
將電位器精調步驟反復進行。直到不調節時4mA時為“000”，20mA顯示“1000”后結束精調。
2 特殊量程調節
另外本產品還可以完成以下功能：
1、 在兩個電位器中間有一個貼片電阻R4，大小為33K歐姆，封裝為0805。當此電阻值變大時，零點顯示值變大。電阻變小時，零點顯示值變小。并且整段量程段都會相應增加、減小。
2、 在PCB板后面有一跨線J4,是用銅線連接上的。在跨線下面有貼片電阻R8、R9、R11貼片三極管Q1，出廠時上面沒有元器件。如果將R8焊上20K電阻，R9焊上47K電阻, R11焊上5.1K電阻,Q1焊上NPN型貼片三極管，并將J4的跨線割斷，會使負號顯示反過來。也就是說當輸入電流為4mA顯示“000”時，低于4mA負號不顯示，高于4mA負號顯示。上述電阻封裝為0805，三極管封裝為SOT-23。
用戶可根據上述功能組合出特殊量程段的顯示。
產品訂貨需知
一、我廠可根據用戶提供的顯示零點與滿程的數值，將產品出廠前調校好。
若用戶需要更改顯示可按照本說明書“產品使用說明”對產品進行調校。
